Priemyselný suchý bezolejový vzduchový kompresor s pevnou rýchlosťouprináša suchú, dvojstupňovú skrutkovú kompresiu do priemyselných vzduchových systémov s podstatným a stabilným dopytom. Pred porovnaním cien zariadení použite nižšie uvedené tabuľky modelov na porovnanie dodávaného prietoku vzduchu, prevádzkového tlaku a chladenia. SEIZE AIR kombinuje bezolejovú kompresnú komoru so samostatne mazanými komponentmi pohonu, čo dáva výrobným tímom jasný východiskový bod pre plánovanie procesného vzduchu a jeho následné úpravy.
Nákup kompresora sa stáva oveľa jasnejším, keď dopyt popíše, čo musí vzduch robiť. Aktuátor pracujúci mimo výrobného krytu, vzduch prúdiaci cez hotový povrch a vzduch vstupujúci do procesnej nádoby predstavujú rôzne otázky kvality. Princíp suchej skrutkovej kompresie rieši vstrekovanie oleja do kompresnej komory. Hotový vzduchový systém tiež potrebuje primeranú kontrolu častíc, vody a nečistôt už prítomných na vstupe.
Pre továreň so spoľahlivým základným dopytom je kompresia s pevnou rýchlosťou praktickou konfiguráciou na vyhodnotenie. Jeho užitočnosť závisí od toho, ako často môže stroj dodávať produktívny naložený vzduch, ako riadiaci systém reaguje na pokles dopytu a ako sa delí o prácu s ostatnými kompresormi. Vyššie hodnotenie motora samo osebe neznamená lepšiu zhodu.
Táto stránka sa zameriava skôr na dvojstupňové modely SWT s pevnými otáčkami uvedené v katalógu suchého bezolejového oleja SEIZE AIR, než na kombináciu špecifikácií z rôznych rodín kompresorov. Poskytuje tímu obstarávateľov užší zoznam použiteľných zariadení a poskytuje kolegom údržby rozhrania, ktoré potrebujú na preskúmanie: pripojenie výstupu, chladiace služby, rozmery balenia, manipuláciu s kondenzátom a koordináciu riadenia.
Začnite diskusiu o kvalite vzduchu v mieste použitia. Zistite, či sa stlačený vzduch dotýka ingrediencií, vnútorných častí obalov, citlivých komponentov alebo iba strojov, ktoré nimi pohybujú. Zaznamenajte špecifikáciu kvality, ktorú používa vlastník procesu, miesto odberu vzoriek a prevádzkové podmienky, za ktorých sa bude posudzovať súlad. Predíde sa tak neskoršej nezhode, či skúška na výstupe kompresora predstavuje finálne výrobné pripojenie.
Jednou časťou tejto špecifikácie je bezolejový kompresor. Pri ochladzovaní stlačeného vzduchu môže kondenzovať vlhkosť; častice sa môžu dostať cez sací alebo distribučný systém. Sušenie, filtrácia, drenážne usporiadanie a čistá distribúcia zostávajú súčasťou inžinierstva inštalácie. Ak si aplikácia vyžaduje sterilný vzduch alebo iné špeciálne ošetrenie, uveďte túto požiadavku výslovne v systémovej požiadavke.
Pri obstarávaní oddeľte popis zariadenia od požiadavky na prijatie. Špecifikujte suchú, bezolejovú kompresiu pre kompresor a potom uveďte požadovanú kvalitu dodávaného vzduchu pre kompletnú inštaláciu. Výsledný návrh môže ukázať, ako každý komponent prispieva, kto ho dodáva a kde bude hotový systém testovaný. To je oveľa užitočnejšie ako pýtať sa, či je stroj jednoducho vhodný pre celé odvetvie.
Stabilné celkové prúdenie vzduchu môže v rastline skrývať veľmi odlišné vzory. Niektorí používatelia pracujú nepretržite, iní cyklujú s balením alebo montážou a niektorí spotrebúvajú vzduch iba počas čistenia. Zoskupte tieto činnosti podľa stavu výroby: bežná výroba, znížený výkon, prechod na novú menu a odstávka. Porovnajte záznamy dopytu s týmito štátmi, aby základná daň odrážala užitočnú produkciu a nie neriadený únik.
Pri porovnávaní prietoku a tlaku použite záznamy z rovnakého prevádzkového obdobia. Priebeh tlaku nasnímaný počas plného výkonu a odhad prietoku vzduchu z prepínania na voľnobeh neopisujú rovnakú úlohu. Uveďte umiestnenie každého merania, pretože údaj v blízkosti prijímača kompresora nemusí predstavovať podmienky pri najnáročnejšom výrobnom zapojení.
Výsledok by mal identifikovať trvalú základnú požiadavku, zmeny okolo nej a tlak potrebný na kritického používateľa. Malo by tiež ukázať, či je budúca produkcia záväzná alebo iba možná. Toto rozlíšenie pomáha vyhnúť sa nákupu väčšieho balíka s pevnou rýchlosťou, ktorý slúži na neistú expanziu, zatiaľ čo súčasný závod trávi veľa času pod plánovanou prevádzkovou povinnosťou.
Priemyselný suchý bezolejový skrutkový vzduchový kompresor s pevnou rýchlosťou sa najlepšie hodnotí ako súčasť prevádzkovej vzduchovej stanice. Závod so stálou základnou požiadavkou môže prideliť túto povinnosť jednotke s pevnou rýchlosťou, zatiaľ čo iný stroj alebo koordinovaný kontrolér stanice riadi meniaci sa dopyt. Dôležitou otázkou je, ktorý stroj nesie základňu a ktorý reaguje na zmeny.
Pred výberom medzi nimi porovnajte usporiadanie ovládaniasuchý bezolejový rozsah s pevnými otáčkamiasuchý bezolejový rozsah s premenlivou rýchlosťou. Prvý z nich by sa mal posudzovať vzhľadom na zaťaženú prevádzkovú službu a postupnosť staníc; ten druhý zavádza inú stratégiu riadenia rýchlosti. Prispôsobte metódu kontroly nameranej požiadavke namiesto toho, aby ste ktorýkoľvek štítok považovali za výsledok automatickej účinnosti.
Udržujte rezervnú kapacitu oddelenú od bežnej prevádzky. Pre kontinuitu výroby môže byť potrebný záložný stroj, ale nemusí neustále bežať popri prevádzkovej jednotke. Definujte podmienky pre spustenie rezervnej kapacity, prenesenie cla a obnovenie po prerušení. Tieto rozhodnutia ovplyvňujú prevádzkové správanie rovnako ako typový štítok zariadenia.
V miestnosti s viacerými kompresormi môže niekoľko strojov reagujúcich nezávisle na rovnakú zmenu tlaku produkovať spínanie, ktorému sa dá vyhnúť, alebo prevádzku bez zaťaženia. Pripravte sekvenciu staníc zobrazujúcu jednotku normálnej prevádzky, odpovedajúcu jednotku a rezervnú jednotku. Vysvetlite, ako sa mení poradie, keď je stroj nedostupný. Návrh kontroly by mal urobiť túto postupnosť zrozumiteľnou pre tím závodu.
Porovnajte tlak na stanici s tlakom v kritickom procese pri zmenách dopytu. Ak tlak stanice zostáva prijateľný, ale výrobné spojenie stráca tlak, pred zvýšením nastavenia kompresora preskúmajte úpravu a distribúciu. Filtre, sušiče, izolačné ventily a poddimenzované vetvy môžu oddeliť tieto dva údaje. Oprava obmedzenia môže zmeniť špecifikáciu zariadenia, ktorá by bola inak požadovaná.
Ak zostanú existujúce kompresory, uveďte ich ovládacie rozhrania a prevádzkový stav v dopyte. Nový stroj musí pracovať s týmto nainštalovaným systémom. Katalóg SEIZE AIR popisuje komunikačné rozhrania radiča vrátane RS485, Ethernet a USB; diskusia o projekte by mala určiť, ktoré rozhrania a funkcie stanice sú zahrnuté v ponúkanej konfigurácii.
Porovnajte ponuky pri rovnakom tlaku, referenčnom prietoku vzduchu a hranici dodávky. Cenové ponuky len pre kompresor a ponuky pre kompletné stanice môžu zahŕňať rôzne sušiace, filtračné, chladiace a riadiace zariadenia. Uveďte tieto položky explicitne, aby nižšia počiatočná cena nezakrývala samostatný projekt alebo chýbajúcu fázu úpravy.
Pre porovnanie prevádzkových nákladov rozlíšte výkon motora uvedený v tabuľke modelov od nameraného elektrického príkonu kompletnej súpravy. Menovitý výkon motora identifikuje uvedenú veľkosť zariadenia. Energetické hodnotenie miesta vyžaduje príslušný vstupný balík a prevádzkovú povinnosť vrátane období nakladania a vykladania. Pred interpretáciou akejkoľvek kalkulácie nákladov opíšte hranicu merania.
Vyhodnoťte prístup k údržbe a výrobné riziko popri spotrebe energie. Opýtajte sa, ako funguje servisná izolácia, ako možno odstrániť zariadenie a ako zariadenie zadržiava vzduch počas plánovanej práce. Návrh, ktorý vysvetľuje prevádzkovú postupnosť a servisné usporiadanie, umožňuje nákup, inžinierstvo a údržbu skontrolovať rovnakú inštaláciu. Toto spoločné chápanie je silnejším základom pre schválenie ako všeobecné vyhlásenie o dlhodobej ekonomike.

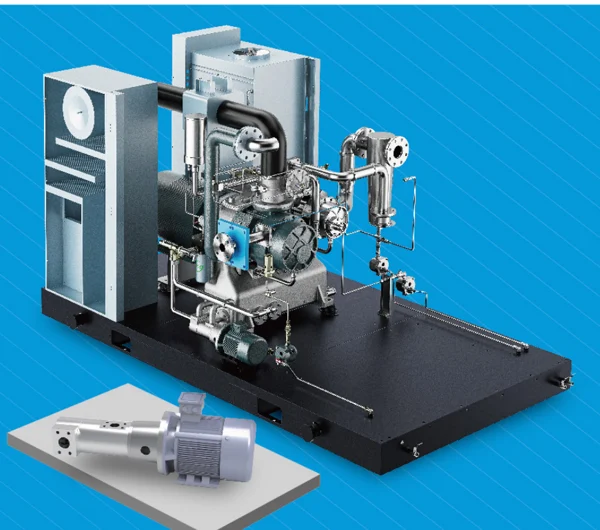

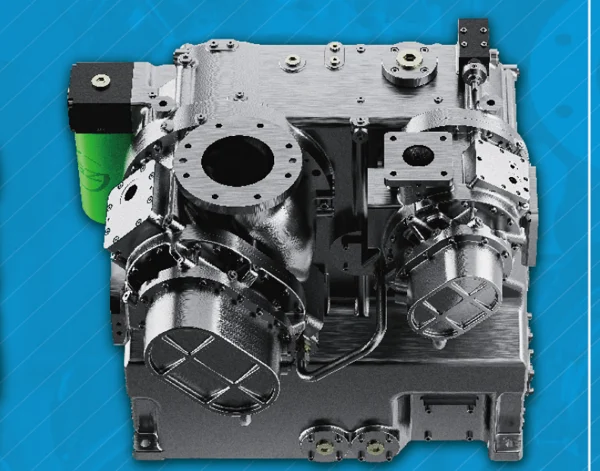

Blok kompresora využíva po sebe nasledujúce stupne kompresie. V katalógu je znázornené usporiadanie rotora a spojovacia dráha vzduchu s chladiacim zariadením, ktoré riadi teplo spojené s kompresiou. Oddelenie týchto funkcií uľahčuje diskusiu o balíku: blok kompresora stláča vzduch, chladiaci systém odoberá teplo a upravovacia súprava upravuje vzduch pre proces.
Suchá kompresia znamená, že mazací olej nie je vstrekovaný do kompresnej komory. Komponenty pohonu stále vyžadujú mazanie. Katalóg popisuje okruh olejového čerpadla pre prevody, ložiská a súvisiace chladiace funkcie, oddelený od dráhy stlačeného vzduchu. Plánovanie údržby preto zahŕňa tak čistotu na strane vzduchu, ako aj stav mechanického mazacieho systému.
Toto rozlíšenie je dôležité pre náhradné projekty. Tím, ktorý prechádza zo zariadenia so vstrekovaním oleja, by mal skôr preskúmať mazanie a chladenie kompresora, než predpokladať, že bezolejový balík nemá žiadne požiadavky na údržbu oleja. Mala by tiež posúdiť čistotu existujúcich prijímačov a rozvodov, ktorú vyžaduje nová špecifikácia procesného vzduchu.
Suchý bezolejový katalóg identifikuje povlak rotora obsahujúci MoS2 a špeciálny povlakový systém, vysokoteplotné ložiská SKF a presné prevody. Toto sú relevantné detaily komponentov pre technickú diskusiu o kompresorovom bloku. Mali by sa preskúmať spolu s ponúkaným modelom, dokumentáciou údržby a prevádzkovými podmienkami navrhovanej inštalácie.

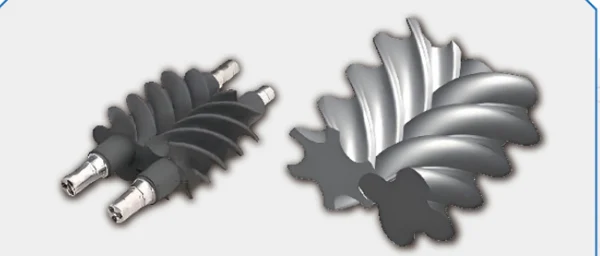

Geometria rotora a vzťah medzi rotujúcimi a stacionárnymi časťami sú ústredné pre suchú skrutkovú kompresiu. Pre kupujúceho je praktickým dôsledkom vyžiadanie si príslušnej dokumentácie kompresorového bloku, servisných pokynov a identifikácie dielov s návrhom. Vďaka tomu je možné zariadenie udržiavať ako identifikovanú zostavu a nie ako súbor všeobecných popisov.
Pri porovnávaní cenových ponúk uchovávajte identifikáciu komponentov a evidenciu výkonu v samostatných stĺpcoch. Značka ložiska alebo popis povlaku vysvetľuje výber dizajnu; údaje o tlaku a privádzanom vzduchu modelu vysvetľujú prevádzkovú povinnosť. Obaja prispievajú k rozhodnutiu, ale ani jeden nenahrádza druhého. Tento prístup tiež spresňuje technické objasnenia, keď dodávatelia ponúkajú rôzne konfigurácie.

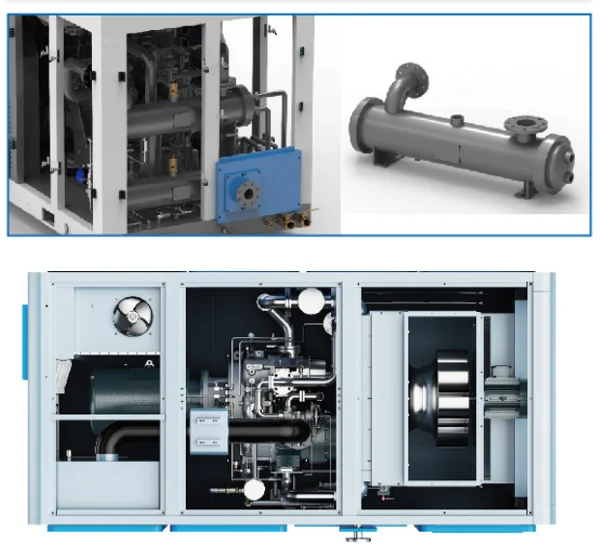

Výber chladenia by sa mal riadiť nástrojmi dostupnými pri inštalácii. Vzduchom chladený balík potrebuje plánovanú cestu pre privádzaný vzduch a odvádzané teplo. Vodou chladený balík potrebuje vhodný servis chladiacej vody a dohodnuté usporiadanie pripojenia. Oba vyžadujú prístup na kontrolu a čistenie; ani jeden by nemal byť umiestnený len tak, že jeho obrys skrinky zapadne do zvyšného priestoru podlahy.
Katalóg popisuje viacjazyčný ovládač s informáciami o teplote a tlaku a možnosťami komunikácie. Počas preskúmania návrhu identifikujte zobrazené prevádzkové hodnoty, alarmy, diaľkové signály a riadiace zodpovednosti potrebné pre závod. Prehľadný zoznam alarmov pomáha údržbe rozlíšiť problém s chladením, reakciu na kontrolu tlaku a plánované zastavenie.
Pre tento dopyt s pevnou rýchlosťou použite technický plán s pevnou rýchlosťou. Funkcie opísané inde pre motory s premenlivou rýchlosťou s permanentným magnetom alebo ovládanie ventilátora s premenlivou rýchlosťou patria k ich použiteľným konfiguráciám. Nákupný doklad by mal identifikovať skutočný pohon, štartovacie usporiadanie a dodaný ovládač, takže komerčné porovnania majú rovnaký technický rozsah.
Pozrite si oficiálne predstavenie suchej bezolejovej série SEIZE AIR nižšie, kde nájdete vizuálny prehľad rodiny produktov.
Použite plán priemyselného suchého bezolejového skrutkového vzduchového kompresora s pevnou rýchlosťou tak, že najprv prispôsobíte požadovaný prevádzkový tlak a potom porovnáte voľnú dodávku vzduchu v rámci tohto tlakového stĺpca. Vybrané riadky nižšie pochádzajú z dvojstupňovej sekcie s pevnými otáčkami v katalógu SEIZE AIR dry bezolejový, verzia 2025.10, vytlačené strany 09–10.
Bezplatná dodávka vzduchu je uvedená pre celé balenie podľa ISO 1217 príloha C, s absolútnym vstupným tlakom 1 bar a teplotou nasávaného vzduchu 20°C. Stĺpec výkonu reprodukuje katalógový zoznam kW motora. Nie je náhradou za kompletné meranie príkonu.
Ide o výber modelov špecifických pre tlak. Hodnota prietoku v jednom stĺpci by sa nemala kombinovať s tlakom z iného stĺpca na opis rovnakého výkonu. Neuvedená kombinácia 10 barov pre SWT-37A/W je ponechaná ako pomlčka, pričom sa zachovajú informácie o výbere v zdrojovej tabuľke.
| Katalógový model | kW motora | FAD pri 7 baroch, m³/min | FAD pri 8 baroch, m³/min | FAD pri 10 baroch, m³/min |
|---|---|---|---|---|
| SWT-37A/W | 37 | 5.60 | 5.60 | — |
| SWT-45A/W | 45 | 6.50 | 6.50 | 5.50 |
| SWT-55A/W | 55 | 8.50 | 8.40 | 6.50 |
| SWT-75A/W | 75 | 12.60 | 12.60 | 10.30 |
| SWT-90A/W | 90 | 15.20 | 15.00 | 12.50 |
| SWT-132A/W | 132 | 24.50 | 22.00 | 19.50 |
Zoberme si rad SWT-55A/W: katalóg uvádza 8,50 m³/min pri 7 baroch, 8,40 m³/min pri 8 baroch a 6,50 m³/min pri 10 baroch. Názov modelu a výkon motora zostávajú rovnaké, ale dostupný prietok závisí od zvoleného tlakového režimu. Požiadavku blízku jednej z týchto hodnôt je potrebné posúdiť pri skutočnom prevádzkovom tlaku.
Rad SWT-75A/W ukazuje ďalší užitočný rozdiel. Jeho uvedená dodávka je 12,60 m³/min pri 7 aj 8 baroch, zatiaľ čo vstupný tlak 10 barov je 10,30 m³/min. Nekonštruujte súvislú výkonovú krivku spojením týchto katalógových položiek. Použite ich na identifikáciu príslušného cla a vyžiadajte si zodpovedajúcu konfiguráciu v cenovej ponuke.
V prípade potreby výmeny porovnajte tieto riadky s požiadavkami inštalácie na dodaný vzduch, nielen s výkonom motora starého kompresora. Zmeny vo výrobe, tlakové straty a úpravy vzduchu môžu spôsobiť, že starý typový štítok bude zlým sprievodcom novej požiadavky. Tabuľka sa stáva užitočnou, keď je pripojená k jasne opísanej prevádzkovej úlohe.
Mechanický plán uvedený nižšie zachováva rovnaké prvé štyri výbery modelov pohromade, takže inžinieri môžu priamo porovnať dve chladiace usporiadania. Rozmery sú dĺžka × šírka × výška v milimetroch a hmotnosti sú katalógové hodnoty balenia v kilogramoch. Ide skôr o rozmery zariadenia než o priestory na inštaláciu alebo rozmery prepravnej debny.
Skontrolujte výstupný vstup podľa zvolenej konfigurácie chladenia, ako aj modelu. Pre SWT-75A/W je v katalógu uvedená DN80 pre vodou chladený obal a DN50 pre vzduchom chladený obal. Výkres pripravený okolo jedného usporiadania by sa preto nemal znova použiť nezmenený pre druhý.
Rozmerový rozdiel ovplyvňuje aj plánovanie prístupu. Prijímacie dvierka, otočné trasy, zdvíhacie zariadenia a priestory na údržbu by mali byť skontrolované podľa konečného výkresu balenia. Dodržujte zvolené usporiadanie chladenia v špecifikácii nákupu a na pláne inštalácie, aby harmonogram zariadenia a stavebné práce zostali v súlade.
| Model | Chladenie | Výstup vzduchu | Hmotnosť, kg | D × Š × V, mm |
|---|---|---|---|---|
| SWT-37A/W | Voda | DN50 | 2 200 | 2440 × 1700 × 1660 |
| SWT-37A/W | Vzduch | DN50 | 2 300 | 3050 × 1700 × 1700 |
| SWT-45A/W | Voda | DN50 | 2 300 | 2440 × 1700 × 1660 |
| SWT-45A/W | Vzduch | DN50 | 2 400 | 3050 × 1700 × 1700 |
| SWT-55A/W | Voda | DN50 | 2 400 | 2440 × 1700 × 1660 |
| SWT-55A/W | Vzduch | DN50 | 2 500 | 3050 × 1700 × 1700 |
| SWT-75A/W | Voda | DN80 | 3000 | 3200 × 1950 × 1810 |
| SWT-75A/W | Vzduch | DN50 | 3 100 | 3450 × 1800 × 1850 |
V katalógu je uvedené štandardné elektrické napájanie 380 V, 50 Hz, trojfázové, s inými dostupnými napätiami. Do dopytu zahrňte cieľovú dodávku, počiatočné usporiadanie a elektrické požiadavky na mieste. Uvedený elektrický plán by mal identifikovať ponúkanú konfiguráciu, a nie nechať inštalatéra, aby ju odvodil zo všeobecného katalógu.
Pre akustické posúdenie sa zdrojová tabuľka odvoláva na meranie ISO 2151 vo vzdialenosti 1 m s uvedenou toleranciou ±3 dB. V týchto vybratých riadkoch neposkytuje hodnotu šumu modelu. Vyžiadajte si príslušné akustické informácie, keď miestnosť kompresora, pracovná poloha alebo hranice budovy spôsobia, že zvuk bude akceptovaný.
Rovnakú disciplínu dodržujte v prípade verejných služieb, ktoré sa nenachádzajú vo výberovej tabuľke. Podmienky chladiacej vody, požiadavky na vetranie, nábehový prúd a prevádzkové vzdialenosti sú súčasťou projektovej dokumentácie špecifickej pre daný model. Včasné uvedenie týchto položiek ako výstupov ponuky pomáha tímu závodu dokončiť návrh bez spoliehania sa na špecifikáciu z iného balíka.
Nákup procesného vzduchu je najefektívnejší, keď popis aplikácie identifikuje kontaktné miesto a dôsledok zlyhania kvality. Potravinársky závod, elektronická dielňa a baliareň môžu používať suchý stlačený vzduch, ale môžu vyžadovať iné úpravy, distribúciu a testovanie. Nasledujúca matica je plánovacím nástrojom pre tieto rozhovory.
Pomáha tiež rozhodnúť, či požadovaný stroj patrí do centrálnej vzduchovej miestnosti alebo či je pre kritického používateľa vhodnejšie samostatné napájanie. Udržiavaním viditeľných požiadaviek aplikácie sa vyhnete uplatňovaniu najprísnejších podmienok procesu bez rozdielu na každé pripojenie k sieti, pričom sa zachová požadovaná kvalita tam, kde je to dôležité.
| Výrobná úloha | Definujte pred výberom | Dôsledok inštalácie |
|---|---|---|
| Obal alebo produkt prichádzajúci do kontaktu so vzduchom | Miesto kontaktu, požiadavka na kvalitu a metóda odberu vzoriek | Uveďte ošetrenie a overenie na príslušnom mieste použitia |
| Napájanie prístroja a ovládača | Požadovaný prevádzkový tlak a tolerancia prerušení | Skontrolujte prijímač, distribúciu a ovládanie prevádzky/pohotovostného režimu |
| Čistenie povrchu alebo sušenie komponentov | Požiadavky na častice, vlhkosť a olej na tryske | Skontrolujte koncové filtre, prevádzku sušiča a následnú čistotu |
| Centrálny továrenský vzduch | Simultánny dopyt vo výrobných štátoch | Samostatné základné clo, meniaci sa dopyt a rezervná kapacita |
Zmena na suchú bezolejovú kompresiu je tiež revíziou nadväzujúcej inštalácie. Identifikujte, kde sa pripája staré zariadenie, či zostane existujúca liečba a ktoré prijímače alebo pobočky slúžia používateľom citlivým na kvalitu. Starý stav distribúcie môže ovplyvniť dodávaný vzduch aj po výmene kompresora.
Pred odstránením starého stroja dohodnite poradie výmeny. Výroba si môže vyžadovať dočasnú dodávku, kontrolované obdobie izolácie alebo postupný presun používateľov. Technický rozsah by mal definovať čistenie, kontrolu a testovanie ponechaných komponentov, ak to vyžaduje špecifikácia procesu. To je užitočné najmä vtedy, keď centrálna vzduchová sieť slúži bežným sieťam aj citlivým aplikáciám.
Uvedenie do prevádzky by potom malo preukázať dohodnutú povinnosť na príslušnej prípojke. Pri skúške zaznamenajte konfiguráciu kompresora, usporiadanie úpravy vzduchu a výrobné podmienky. Vďaka tomu je možné výsledok vysledovať k nainštalovanému systému a poskytuje základnú líniu údržby pre neskoršie porovnanie. Pomáha tiež nákupom uzavrieť projekt v porovnaní s dodávkami dohodnutými pred príchodom zariadenia.

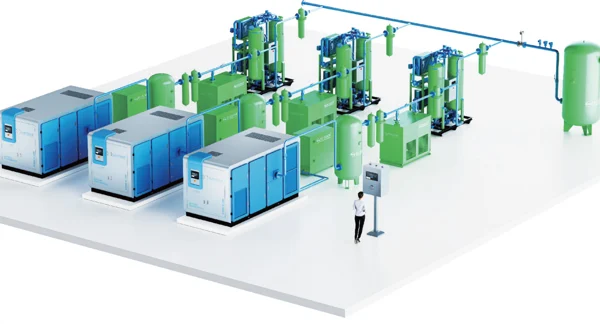

Centrálny dvojstupňový skrutkový balík je jednou z možností v rámci širšieho dizajnu vzduchového systému. Ak sa uvažuje o menšom, vyhradenom zdroji, porovnajte požiadavky srodina bezolejových špirálových kompresorov. Relevantným porovnaním je výkon, úprava, dostupný priestor a prevádzkový režim, a nie samotný princíp kompresora.
V rámci suchého rozsahu s pevnou rýchlosťou existujústránka produktu zameraná na elektronikuposkytuje ďalší vstupný bod aplikácie. Táto stránka pridáva výber tlaku po tlaku a plánovanie chladiaceho balíka pre všeobecné priemyselné obstarávanie. Vyberte si podporné informácie, ktoré zodpovedajú skutočnému procesu, namiesto toho, aby ste priemyselný štítok považovali za úplnú špecifikáciu.
Pre novú stanicu identifikujte plánované rozšírenie oddelene od počiatočnej prevádzkovej požiadavky. Modulárne usporiadanie, jasné distribučné rozhrania a definovaná stratégia rezerv môžu zachovať budúce možnosti. Výber kompresora by mal stále podporovať výrobnú povinnosť, ktorá bude existovať pri spustení inštalácie.
SEIZE AIR je značka spoločnosti Seize Compressor (Shanghai) Co., Ltd., výrobcu so sídlom v Šanghaji, ktorý bol založený v roku 2009. Literatúra o suchom bezolejovom produkte popisuje zostavu kompresie, systém mazania, možnosti chladenia a ovládač spolu s údajmi o modeli špecifických pre tlak. Tieto podrobnosti poskytujú kupujúcemu praktický základ pre diskusiu o dodanom balíku s továrňou.
Pre výrobcu vzduchových kompresorov v Číne užitočný exportný návrh spája technický výber s dokumentmi požadovanými v mieste určenia. Identifikujte vybraný model, elektrické usporiadanie, konfiguráciu chladenia a detaily pripojenia v ponuke. Ak si projekt vyžaduje certifikáciu alebo špecifické dokumenty o zhode, uveďte tieto výstupy a ich použiteľný rozsah v dopyte.
Rovnaký prístup podporuje plánovanie inšpekcií. Definujte, ktoré kontroly tvoria súčasť objednávky a ktoré výsledky sú potrebné na prijatie. Jasne napísaný harmonogram umožňuje kupujúcemu a dodávateľovi diskutovať o rovnakom zariadení a vyhýba sa nahradeniu plánu technického preberania všeobecným tvrdením o kvalite.
Začnite s identitou a konfiguráciou: model, sériová identifikácia, informácie na typovom štítku a dohodnutý rozsah dodávky. Postupujte podľa príslušných mechanických a elektrických rozhraní vrátane zvoleného usporiadania chladenia. Tieto kontroly potvrdzujú, že dodaný balík je ten, ktorý bol použitý na návrh inštalácie.
Na kontrolu výkonu špecifikujte tlak, referenčný prietok, metódu merania a hranicu elektrického merania. Do diskusie o objednávke zahrňte zamýšľané usporiadanie testu a požadovaný formát správy. Porovnanie katalógovej hodnoty FAD s meraním vykonaným na nedefinovanom mieste po prúde môže spôsobiť zmätok ohľadom strát pri úprave, únikov systému a stavu používateľov výroby.
Skontrolujte ovládacie funkcie aj s operačným tímom. Alarmy, zastavovacie sekvencie, vzdialené rozhrania a prenos povinností musia byť pochopené skôr, ako sa bude stroj spoliehať na výrobu. Harmonogram preberania, ktorý pokrýva tieto funkcie, vytvára lepšie odovzdanie ako dokument zameraný len na vzhľad a veľkosť motora. Konečný dohodnutý rozsah by mal identifikovať zodpovednosti za kontroly kompresora a uvedenie celého systému do prevádzky.
V rámci odovzdania zariadenia si vyžiadajte prevádzkové pokyny špecifické pre daný model, elektrické výkresy, identifikáciu spotrebného materiálu a plán údržby. Priraďte tieto dokumenty k nainštalovanej konfigurácii, aby si tím údržby nemusel počas servisnej udalosti vyberať medzi rôznymi spôsobmi chladenia alebo ovládania.
Uchovajte si lokálny súbor zariadení, ktorý spája konečný výkres, sériovú identifikáciu a základnú líniu uvedenia do prevádzky. Zahrňte akúkoľvek riadiacu sekvenciu špecifickú pre dané miesto a umiestnenie komponentov na úpravu vzduchu a odtok. Tento záznam pomáha neskoršej údržbe rozlíšiť zmenu zariadenia od zmeny vo výrobnej vzduchovej sieti.
V prípade zahraničného obstarávania pred nákupom prediskutujte rozsah náhradných dielov a podmienky podpory. Poskytnite miesto určenia a schopnosť miestnej údržby, aby cenová ponuka mohla zodpovedať potrebám príslušnej dokumentácie a dielov. Záručné podmienky, servisné povinnosti a obchodné podmienky patria k dohodnutým objednávkovým dokumentom. Jasné vlastníctvo týchto položiek pomáha obom tímom rýchlo vyriešiť otázky po spustení inštalácie.
Plánovanie inštalácie začína nákresom konečného usporiadania a vybranými používateľskými rozhraniami. V pláne miestnosti vyznačte prívodnú elektrickú trasu, výstup stlačeného vzduchu, chladiace prípojky, odvod kondenzátu a prístupové cesty. Namiesto toho, aby ste s ním zaobchádzali ako s priestorom, ktorý nájdete po umiestnení kompresora, pridajte zariadenie na úpravu po prúde.
Pri chladení vzduchom udržujte nasávacie a výfukové cesty oddelené, aby sa odvádzané teplo nevracalo ľahko do nasávania chladenia. Pre vodné chladenie definujte vodnú službu a jej prevádzkové podmienky pred dokončením potrubia. V každom prípade zistite, ako možno chladiace povrchy kontrolovať a čistiť bez narušenia nesúvisiaceho zariadenia.
Pre environmentálne limity a montážne vzdialenosti použite pokyny špecifické pre daný model. Vyššie uvedené rozmery popisujú obal balenia; nezahŕňajú priestor potrebný na bezpečný servis, elektrikárske práce alebo demontáž komponentov. Potvrďte, že trasy prijímania a údržby zostávajú použiteľné aj po inštalácii vzduchovej stanice a okolitých služieb.
Pred uvedením do prevádzky skontrolujte dodané elektrické usporiadanie podľa plánu projektu a skontrolujte pripojenie chladenia a výtlaku podľa inštalačného výkresu. Overte, či sú izolácia, odtoky a následné čistenie pripravené na zamýšľanú prevádzkovú sekvenciu. Práce pri uvádzaní do prevádzky by sa mali riadiť príslušnými pokynmi pre vybavenie a zodpovednosťami dohodnutými pre projekt.
Počas uvádzania do prevádzky sledujte systém prostredníctvom reprezentatívnych výrobných stavov. Zaznamenajte tlak stanice, tlak u kritického používateľa, stav ošetrenia a prevádzkový stav kompresora. To spája reakciu stroja s požiadavkou vzduchu a nie produkovať izolované údaje bez prevádzkového kontextu.
Dokončite odovzdanie základnou líniou, ktorú môže údržba opakovať. Identifikujte meracie polohy a uchovajte zvolené nastavenia, informácie o alarme a konfiguráciu zariadenia. Ak je kvalita dodávaného vzduchu akceptačnou požiadavkou, pripojte k tomuto záznamu dohodnuté výsledky skúšok na mieste použitia. Kombinácia konfigurácie, prevádzkových podmienok a nameraného výsledku je to, čo robí budúce porovnanie užitočným.
Keď produkcia hlási problém so vzduchom, najprv zistite, kde sa zmena objavila. Nízky údaj na vzdialenom stroji a nízky údaj na výstupe kompresora naznačujú rôzne cesty vyšetrovania. Zaznamenajte stav výroby s pozorovaním, aby sa dočasný dopyt nepomýlil s trvalou stratou kapacity.
Nižšie uvedená tabuľka oddeľuje príznaky tlaku, chladenia a kvality vzduchu. Má pomôcť tímu závodu pripraviť užitočné informácie pre údržbu a technickú podporu. Alarmy a zásahy zariadenia by sa mali riadiť pokynmi špecifickými pre daný model, najmä ak ide o prístup k horúcim, elektrickým alebo natlakovaným komponentom.
| Pozorovaný symptóm | Porovnajte alebo zmerajte | Pravdepodobná cesta vyšetrovania | Užitočné ďalšie informácie |
|---|---|---|---|
| Tlak v stanici sa udržiava; vzdialený používateľ spomaľuje | Tlak pred a po ošetrení a pozdĺž postihnutej vetvy | Obmedzenie filtra/sušičky, poloha ventilu alebo strata rozvodu | Stav výroby a miesta, kde sa tlak líši |
| Viacerí používatelia spoločne strácajú tlak | Tlak v stanici, stav kompresora a súčasná potreba | Zvýšenie dopytu, nedostupná prevádzková kapacita alebo riadiaca sekvencia | Stav naloženého/vyloženého stavu a ktoré stroje boli k dispozícii |
| Alarm súvisiaci s chladením alebo zmena teploty | Informácie o ovládači a servisnom stave chladenia | Recirkulácia tepla, čistota výmenníka alebo výmena vody | História alarmov, usporiadanie chladenia a pozorovania siete |
| Vlhkosť hlásená pri výrobnom pripojení | Prevádzka sušičky, funkcia odtoku a miesto odberu vzoriek | Podmienka úpravy, odstránenie kondenzátu alebo následné chladenie | Miesto pozorovania a prevádzkový stav |
| Prevádzka bez zaťaženia pokračuje počas nízkej produkcie | Profil dopytu a poradie staníc | Nesúlad v základnej prevádzke, netesnosť alebo interakcia riadenia tlaku | Záznam o prevádzkovom stave v súlade s výrobnou činnosťou |
Dopyt na priemyselný suchý bezolejový vzduchový kompresor s pevnou rýchlosťou by mal spájať procesné požiadavky s konkrétnym modelom a usporiadaním balenia. Nižšie uvedené otázky sa týkajú rozhodnutí, ktoré bežne ovplyvňujú plán zariadenia, rozsah inštalácie a akceptačný plán. Tiež pomáhajú nákupnému tímu získať porovnateľné cenové ponuky bez toho, aby museli prekladať široké marketingové popisy do technických požiadaviek.
Nie. Oil-free popisuje proces kompresie; neodstraňuje vodnú paru z nasávaného vzduchu. Keď sa stlačený vzduch ochladzuje, riadenie vlhkosti zostáva systémovou požiadavkou. Usporiadanie sušenia a vypúšťania zvoľte podľa požadovaného stavu dodávaného vzduchu a prostredia, v ktorom distribúcia a koncoví užívatelia pracujú.
Uveďte požadovanú kvalitu vzduchu na procesnom pripojení a zahrňte zamýšľaný rozsah úpravy do dopytu. To umožňuje, aby sa kompresor a spracovateľské zariadenie posudzovali spoločne, namiesto pridávania sušičky po už vybratom balíku a fixnom tlaku.
Môže byť súčasťou koordinovanej leteckej stanice, najmä tam, kde vykonáva podstatnú základnú službu. Vyhodnoťte, ako stanica zvláda meniacu sa časť dopytu, ako sa rezervná kapacita dostáva do prevádzky a ako sa stroje vyhýbajú konfliktným reakciám na zmeny tlaku. Vhodné usporiadanie sa riadi prevádzkovým profilom.
Ak by navrhovaný balík s pevnou rýchlosťou spotreboval veľkú časť svojej rutinnej služby vyložený, skontrolujte veľkosť a stratégiu staníc. Porovnajte skutočnú prevádzkovú úlohu s dostupnými konfiguráciami riadenia predtým, než sa zaviažete k výkonu motora. Počas kontroly udržujte viditeľnosť kontinuity výroby a požiadaviek na rezervy.
Vyberte si z dostupných služieb, manažmentu tepla v miestnosti a prístupu k údržbe. Chladenie vzduchom umiestňuje odvod tepla do konštrukcie vetrania miestnosti. Vodné chladenie zavádza požiadavku na vodu, ktorá musí byť kompatibilná s ponúkaným balíkom. Zvolené usporiadanie mení aj mechanický rozvrh, ako ukazuje modelová tabuľka.
Spolu s dopytom uveďte miesto inštalácie a dostupné služby. Pred dokončením výstavby miestnosti alebo objednaním spojovacieho potrubia si vyžiadajte výkres konečného usporiadania a plán prevádzky pre zvolenú konfiguráciu.
Pošlite požadovaný tlak kritickému používateľovi, nameranú alebo zdokumentovanú požiadavku na prietok vzduchu, výrobný prevádzkový model a požadovanú kvalitu vzduchu. Zahrňte cieľové elektrické napájanie, preferované usporiadanie chladenia, dostupný inštalačný priestor a všetky existujúce kompresory, ktoré zostanú v prevádzke. Identifikujte rozsah liečby a kontroly stanice, ktorý chcete zahrnúť.
Pridajte akceptačné dokumenty a požiadavky na miesto určenia, ktoré nákup potrebuje na schválenie. S tými vstupmi,kontaktujte spoločnosť SEIZE AIR pre návrh špecifický pre daný modelktorý spája vybraný kompresor, jeho obslužné rozhrania a kompletnú prevádzku vzduchového systému. To dáva inžinierstvu jasný balík na preskúmanie a nákup definovaný základ na porovnanie konečnej objednávky.
